пятница, 29 декабря 2017 г.

Автоматизированное создание детали и чертежа звездочки

Следующий шаг в автоматизации рутинных операций в Solidworks - создание и оформление чертежа звездочки. Само создание детали звездочки  происходит через функционал Toolbox, а вот оформление необходимо делать вручную. Для этого в свойства детали внесены необходимые данные, которые  автоматически заполняются в таблицу технических данных звездочки. Вот так выглядит таблица без вставленной детали.


Добавьте подпись


После вставки детали звездочки таблица заполнится.
При необходимости можно добавить в деталь необходимые данные, а также размеры и допуски. Следующим шагом будет простановка размеров. Для этого нужно вставить размеры из модели. Выберите в меню "Вставка" - "Элементы модели". Выберите "Источник" - "Всей модели", поставьте флажок "Импортировать элементы во все виды", "ОК". После этого действия в чертеж вставятся все размеры, отмеченные в модели "Для чертежа". Выровняйте расположение отверстий, при необходимости добавьте справочные размеры или дополнительные виды.

Переменные в свойствах файла

h - ширина внутренней пластины
b1 - расстояние между внутренними пластинами
z - число зубьев
t - шаг
dd - диаметр делительной окружности
d3 - диаметр ролика
n - число рядов
Di - диаметр окружности впадин
Da - диаметр окружности вершин
A - расстояние между рядами


Скачать

Блокировщик рекламы съел ссылку :(
Видео к статье

вторник, 31 октября 2017 г.

Заставки при запуске Solidworks 2018



Worcester Polytechnic Institute


Worcester Polytechnic Institute (WPI), основанный в 1865 году для создания и передачи новейших знаний в области науки и техники таким образом, которые являются наиболее полезными для общества, превратился в один из ведущих университетов мира и поддерживает его Программу развития робототехники, WPI выбирает предоставить своим ученикам программное обеспечение SOLIDWORKS Education Edition.

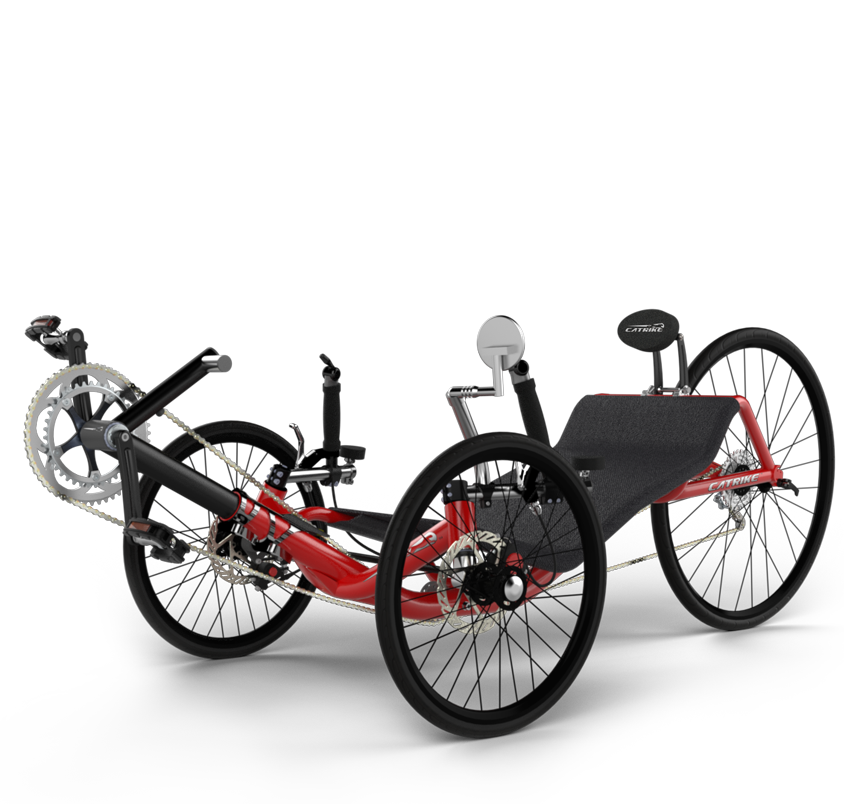

Catrike.com
Hamex Hamermolen, Dinnissen Process Technology
 Технология Dinnissen Process от Sevenum известна своими инновационными технологиями обработки порошков и зерен, включая продукты питания, корма, медикаменты и химикаты. Для дизайна своих инновационных машин и полных производственных процессов, Dinnissen использует знакомую программу 3D-дизайна «SOLIDWORKS». 2.7 миллиона пользователей этой проектной программы теперь запускают изображение Hamex Hamermolen из Динниссена. Dinnissen очень гордится тем, что SolidWorks выбрала  фотографию, чтобы сформировать внешний вид последней версии ее  программы.

Дизайн Dinnissen, выбранный для визуализации важной проектной программы
Технология Dinnissen Process Technology разрабатывает и производит машины и полные производственные линии для обработки порошков и зерен во все виды продуктов, включая продукты питания, корма, фармацевтические препараты и химию. Например, Dinnissen является известным поставщиком технологий для производства детского молока, калории oplosa, порошков для белья, кормов для животных и мюсли. Для разработки всех этих методов разработчики в Dinnissen используют программу 3D-дизайна SOLIDWORKS. Там прогрессивный дизайн и внешний вид машин Dinnissen были вызваны тем, что компания попросила предоставить изображение для экрана загрузки последней версии программного обеспечения. SOLIDWORKS выбрал изображение мельницы Hamex Hammer с автоматическим шлифовальным станком Dinnissen. Благодаря этому инновационному шлифовальному станку производители могут даже ускорить свое производство и быстро переключиться на другое шлифование своей продукции.


Dresser Inc

Chris Wilson, Orwell offshore Ltd

Trakka
Сегодня продукция Trakka более определенна, а производство основано на идеях, которые эволюционировали на протяжении десятилетий. С 17 вариациями поп-топ-кемперванов, фургонов и автобусов, построенных на квадроциклах, в настоящее время команда посещает примерно 10 выставок в год.
Deutsches SOFIA Institut



Научные работы Стратосферной обсерватории по инфракрасной астрономии (SOFIA) координируются Немецким институтом SOFIA (DSI), который базируется в Штутгарте и Ассоциации космических исследований университетов (USRA) в Соединенных Штатах. Вместе они позволяют учащимся с SOLIDWORKS Research Edition разрабатывать и оптимизировать системы SOFIA.

Underwater camera Zuccarini
Watershot, Inc., разрабатывает и производит подводные корпуса для 35-миллиметровых фотопленок, видео и 16 мм / 35 мм пленочных камер. Спрос на более сложные корпуса подводных камер, такие как корпуса подводной пленки, выпущенные для Zuccarini Films, Inc., ведущего подводного кинематографиста, заставил компанию исследовать способы повышения эффективности и точности проектирования.
RUSSELL MINERAL EQUIPMENT






Parrot Bebop 2
Parrot Bebop 2 прочный и надежный. Предназначен для полетов в помещении и на открытом воздухе, это первый досуг, который весит менее 500 г с 25-минутным временем автономной работы. С помощью Parrot Cockpitglasses откройте FPV (First Person View) и просмотрите все свои полеты, как если бы вы были в кабине! Parrot Bebop 2, разработанный для того, чтобы легко транспортироваться, будет идти с вами везде и всегда, когда вы захотите, чтобы вы захватили свои лучшие моменты с неба.

среда, 25 октября 2017 г.

Использование функции изолирования в Solidowrks

В Solidworks есть отличный функционал изолирования деталей и сборок предназначенный для упрощения моделирования и оформления чертежей. Многие не знают или не используют этот функционал. На видео вы можете посмотреть использование изолирования в Solidworks.


Справка Solidworks

С помощью команды «Изолировать» выполняется установка всех компонентов, кроме тех, которые требуется скрыть, сделать прозрачными или отобразить в каркасном представлении. Это позволяет сосредоточить внимание на выбранных компонентах.

Изолировать можно детали или узлы сборки, что упростит их редактирование в контексте сборки. Кроме того, можно изолировать компоненты с общим сопряжением.

Чтобы изменить видимость компонентов и сделать их скрытыми, прозрачными или отобразить в каркасном представлении, используйте всплывающую панель инструментов "Изолировать". Прозрачность, которая обычно используется при редактировании компонента в контексте сборки, не используется, если активна команда Изолировать.

Перед выходом из функции изоляции можно сохранить характеристики отображения в новом состоянии, к которому можно обратиться из ConfigurationManager. Без сохранения этих характеристик отображение вернется в исходное состояние без каких-либо постоянных изменений.





вторник, 24 октября 2017 г.

Сопряжение труднодоступных элементов в Solidworks

Часто появляется необходимость сделать сопряжение деталей, с поверхностью или кромкой, которая не видна. Функцию "Изолировать" не всегда можно применить. К счастью существует возможность указать требуемый элемент для сопряжения даже если его не видно.

Справка Solidworks.

Выбор элементов, которые скрыты другими элементами.
Для выбора скрытых элементов:
  1. В документе детали или сборки щелкните правой кнопкой мыши графическую область и выберите Выбрать другой menu_Select_Other.gif.
    • Указатель примет форму pointer_Select_Other.gif, и отобразится окно со списком объектов (граней, кромок, узлов сборки, т.д.), расположенных под указателем в том порядке, в котором они были найдены. Значок указывает на тип объекта (грань, кромка, т.д.).
    • Наведите указатель на эти элементы, чтобы высветить их в графической области.
    • Чтобы просмотреть список, нажмите на клавишу Tab или повращайте среднюю кнопку мыши.
    • Можно нажать правой кнопкой мыши на модель, чтобы скрыть грани и отобразить другие скрытые грани и кромки.
  2. Выберите объект в списке или в графической области, чтобы выбрать объект.



 Подробности на видео.



Если с первого раза солид вам не предложил требуемый элемент, отмените и выберите область поближе к нужному элементу.

вторник, 17 октября 2017 г.

Как быстро переводить единицы измерения в Solidworks

Как повелось исторически, мы используем в проектировании основном метрическую систему измерения. Но существуют изделия привязанные к английской системе мер. Например водопроводные трубы. Но это лирическое отступление, в статье пойдет речь про то, как в метрической системе измерений вводить дюймовый эквиваленты и метрические аналоги.
Итак, чтобы ввести размер в дюймах или в футах не надо их пересчитывать, в Solidworks эта функция заложена. Достаточно в поле ввода размера добавить единицу измерения. Например введя 100ft получим размер 30480 мм. Аналогично и с другими величинами. Т.е. можно просто написать 25 см и это переведется в 250 мм.


Доступные величины

  • м или m - метр (1000 мм)
  • см или cm - сантиметр (100 мм)
  • мкм или um - микрометр (0,001 мм)
  • nm - нанометр (0,000001 мм)
  • A - ангстрем (0,0000001 мм)
  • ft - фут (304,8 мм)
  • in - дюйм (25,4 мм)
  • mil - мил (0,0254 мм)

Обратите внимание метр, сантиметр и микрометр  вы можете вводить в английском написании, т.е. "m", "cm","um" Как это работает можно увидеть в видео.




воскресенье, 15 октября 2017 г.

Автокрепеж в Solidworks

Solidworks - Smart Fastners
Автокрепеж
Smart Fastners

Одна из рутинных операций, часто оставляемой на последний момент - это вставка крепежа. Для упрощение этой операции можно пользоваться функцией "Автокрепеж" и очень рекомендую массивы, особенно хорош массив по компонентам (массив, управляемый массивом). В чем прелесть этого массива? Этот инструмент создает массив на основе существующего массива: кругового, линейного, по цепочке ...
Т.е. например надо  расставить крепеж на фланце, вставляете в одно отверстие необходимый крепеж, а потом используя массив по компонентам указываете массив с помощью которого эти отверстия создавались. В результате крепеж расставляется по всем отверстиям. Огромный плюс в этом, что при изменении в детали количества отверстий в массиве, в сборке автоматически меняется количество крепежа.  Автокрепеж это следующий шаг в автоматизации крепежа. Автокрепеж позволяет автоматически менять диаметр и длину крепежа при изменении сопрягаемых деталей.

пятница, 13 октября 2017 г.

Пример построения детали с использованием горячих клавиш и без.

Совет, который вы наверно часто слышали или читали - использовать горячие клавиши в Solidworks. Это экономит время, причем при хорошей памяти и знании раскладки весьма существенно. Видео построения абстрактной модели я постарался сделать наиболее рациональным способом. Т.е. если можно не закрывать эскиз и применить инструмент "Повернуть", я так и делал. Хотя по моим наблюдениям многие зыкрывают эскиз, а потом выбирают инструмент, это не обязательно, в солиде многие команды подтверждения автоматически выполняются. Хочу сразу подчеркнуть видео делалось в противовес другому видео на ютубе, где автор не имея профессиональных навыков выкладывал обучающие ролики, модель та же. Не говоря уже про построение базового эскиза через одно место, отверстия были сделаны массивом в эскизе, т.е. изменить количество несколькими кликами просто невозможно. Ну и конечно лишние действия.
Свое видео сделал с наименьшими действиями, конечно можно было порепетировать и сделать еще более  рациональным, но я не настолько перфекционист :). Основные моменты где можно сэкономить время без использования горячих клавиш:
  • На плоскости не обязательно открывать эскиз, достаточно её выделить и нажать нужный инструмент;
  • Эскиз не всегда нужно закрывать, инструменты "Вытянуть", "Повернуть", "Вырез"  и т.д. можно выполнить при открытом эскизе;
  • В эскизе по правой кнопке есть меню с инструментами "Линия", "Окружность" и т.д.
Ну а с горячими клавишами все просто, назначьте частые инструменты и моделирование значительно ускорится.
Экономия времени на этой модели составило 2 мин - 39 с против 3 мин - 18 с.

Приятного просмотра.


четверг, 5 октября 2017 г.

Макрос для создания пружин в Solidworks

Пружина - одно из стандартных изделий, которое довольно часто используется, но моделирование ее желательно автоматизировать. К счастью есть энтузиасты, которые берутся за этот труд. Макрос для создания пружин растяжения и сжатия "SpringSW" - автор Shvg (профиль на cccp3d.ru). Для использования макроса его надо добавить в дополнения (add-in). Для этого надо открыть "SpringSW.dll", после этого в меню "Инструменты" появится пункт "Spring". Использование смотрите на видео. Для сопряжения пружины в детали есть ось "Axis1". Дерево построения скрыто, но так даже лучше. Пружина имеет несколько конфигураций в различных состояниях: сжатом, рабочем и т.д. Макрос позволяет строить пружины растяжения и сжатия, а также редактировать данные. Легок и удобен в использовании.






Для установки и использования макроса необходимы права администратора. Можно изменить ярлык для запуска



Update 07.10.17: Обновлен макрос
Update 10.06.19: Обновлена ссылка на скачивание

Скачать макрос
Блокировщик рекламы съел ссылку :(

Быстрое скрытие(отображение) компонентов Solidworks


Используя клавиатуру можно быстро скрыть или отобразить компоненты Solidworks. Наведите указатель мыши на нужный компонент и нажмите Tab. Это скроет компонент, нажатие Shift+Tab наоборот, отобразит. В Solidworks 2016 появилось дополнительная возможность отображать или скрывать несколько компонентов Ctrl+Shift+Tab.


Справка из Solidworks

Можно переключать отображение компонентов сборки. Можно полностью удалить компонент из вида или сделать его прозрачным на 75%. При отключении отображения компонент временно убирается с вида, что позволяет работать с компонентами, расположенными под ним.
Скрытие и отображение компонента влияет только на видимость компонента. Скрытые компоненты имеют такую же доступность и поведение, как и отображаемые компоненты в этом же состоянии погашения.
Переключение отображения не влияет на скорость перестроения или обработки. Тем не менее, отображение происходит быстрее.
Для каждого компонента сборки можно определить различные комбинации состояний отображения (скрыть/отобразить состояние, прозрачность, режим просмотра, цвет и текстура) и сохранить их в разных состояниях отображения.
Другие функции, выполняемые с видимостью компонентов.
  • Выбор всех скрытых компонентов и выделение их в дереве конструирования FeatureManager.
  • Фильтрация дерева конструирования FeatureManager, чтобы скрытые компоненты не отображались в списке.
  • Временное переключение отображения скрытых и отображаемых компонентов для возможности графически выбрать скрытые компоненты, которые необходимо отобразить.
  • Временная изоляция выбранных компонентов.
  • Предварительный просмотр скрытых компонентов:
    • Для предварительного просмотра одного скрытого компонента, выберите нужный компонент.
    • Выбирая для предварительного просмотра несколько скрытых компонентов, удерживайте нажатой клавишу Shift или Ctrl.
    • Чтобы удалить предварительный просмотр, щелкните графическую область для отмены выбора компонента.
    Такой компонент становится прозрачным в графической области.

Переключение видимости компонента сборки

Чтобы переключать видимость компонента:
МетодПроцедураИзменения применяются к:
Панель дисплеяНажмите в столбце Скрыть/отобразить  для компонента и выберите Скрыть или Отобразить.Текущему состоянию отображения.
контекстная панель инструментовНажмите на компонент левой или правой кнопкой мыши и выберите Скрыть компоненты  или Отобразить компоненты .Текущему состоянию отображения.
панель инструментовВыберите компонент и нажмите Скрыть/Отобразить компоненты  (панель инструментов "Сборка").Текущему состоянию отображения.
Диалоговое окно "Свойства компонента"В разделе Видимость компонента выберите Скрыть компонент или Отобразить компонент.Текущему состоянию отображения.
менюВыберите компонент, затем выберите РедактироватьСкрыть (или Отобразить, или Отобразить с зависимыми элементами).Указанным Вами состояниям отображения.
Горячие клавиши с Tab
Чтобы скрыть компонент, наведите на него курсор и нажмите клавишу Tab.
Чтобы отобразить компонент, наведите указатель на область со скрытым компонентом и нажмите комбинацию клавиш Shift + Tab.
Чтобы отобразить один или несколько компонентов, переместите указатель в графическую область, затем нажмите и удерживайте сочетание клавиш Ctrl + Shift + Tab. Все скрытые компоненты временно отображаются как прозрачные. Нажмите на скрытый компонент, чтобы сделать его видимым.
Текущему состоянию отображения.

Переключение прозрачности компонента сборки

Для переключения прозрачности компонента:
МетодПроцедураИзменения применяются к:
Панель дисплеяНажмите в столбце Прозрачность  для компонента и выберите Изменить прозрачность.Текущему состоянию отображения.
контекстная панель инструментовНажмите на компонент левой или правой кнопкой мыши и выберите Изменить прозрачность .Текущему состоянию отображения.
панель инструментовВыберите компонент и нажмите Изменить прозрачность  (панель инструментов "Сборка").Текущему состоянию отображения.

Скрытие и отображение компонентов с помощью клавиши табуляции

Нажмите в графической области клавишу табуляцииShift + Tab и Ctrl + Shift + Tab, чтобы скрыть и отобразить компоненты сборки.
Эти команды используются независимо от состояния компонента (решен, сокращен, SpeedPak или быстрый просмотр). Эти команды недоступны, если активна другая команда.
Чтобы скрыть компонент:
  • Наведите курсор на компонент и нажмите клавишу табуляции.
Чтобы отобразить компонент:
  • Наведите курсор на область, содержащую скрытый компонент и нажмите комбинацию клавиш Shift + табуляция.
Для отображения одного или нескольких компонентов:
  1. Переместите указатель в графическую область, затем нажмите и удерживайте Ctrl + Shift + Tab.
    Все скрытые компоненты будут временно показаны как прозрачные.
  2. Нажмите на скрытый компонент, чтобы сделать его видимым.
  3. Отпустите клавиши.
    Компоненты, временно показанные как прозрачные, будут скрыты.







среда, 4 октября 2017 г.

Множественные (групповые) сопряжения в Solidworks.

Совет для новичков: однотипные сопряжения желательно делать одним множественным сопряжением. Во первых это более быстрое перестроение, уменьшение ошибок сопряжения, да и визуально с сгруппированными сопряжениями удобнее работать.

понедельник, 2 октября 2017 г.

Крах Solidworks и порог системных ресурсов

Я думаю каждый кто моделировал в Solidworks сталкивался с неожиданным закрытием программы. Вышибает солид довольно часто, но как правило, когда интенсивно открываются и закрываются  сложные модели или же при сохранении, что особенно неприятно.
Не надо все валить на криворукость разработчиков, они стараются создать качественный продукт. Причиной неожиданного краха Solidworks  является ограничение Windows, что процесс может получить доступ только к 10 000 объектам GDI.

суббота, 23 сентября 2017 г.

Восстановление производительности Solidworks

Почему тормозит Solidworks? Снижение производительности Solidworks очень неприятная ситуация. И найти причину бывает непросто.
Возможные причины:

  • Ошибки драйвера или видеокарты;
  • Ошибки настроек или дополнений;
  • Ошибочный ярлык для запуска;
  • Ошибки на диске;
  • Фрагментация диска;
  • Ошибки данных в реестре;
  • Установки электропитания;
  • Внешние ссылки.

понедельник, 18 сентября 2017 г.

Необходимость лучших способов воплощения ваших идей в жизнь

SOLIDWORKS 2018 включает новые функции и усовершенствования, которые отвечают непосредственно на запросы пользователей и потребности в разработке продукта 21 века. Более эффективная работа с улучшенным пользовательским интерфейсом, который использует ваши устройства с сенсорным экраном, позволяет SOLIDWORKS автоматически генерировать оптимальную форму вашего дизайна на основе функциональных и производственных критериев или позволить SOLIDWORKS автоматически генерировать траектории инструмента ЧПУ, необходимые для обработки ваших деталей. Эти возможности являются лишь некоторыми примерами того, как SOLIDWORKS меняет способ проектирования и производства.



SOLIDWORKS 2018 Улучшения:

Опыт пользователя получает приложения Big Touch Ups


SOLIDWORKS 2018 поддерживает специальный режим сенсорного экрана, предоставляя мощный новый набор инструментов для работы с сенсорными экранами. Начертание эскиза с ручкой и автоматическое преобразование штрихов в формы для быстрого захвата дизайнерских идей в офисе или в дороге.

суббота, 16 сентября 2017 г.

SOLIDWORKS 2018 - Обзорные ролики

Обзор




WHAT'S NEW SOLIDWORKS 2018 - Новые возможности Solidworks 2018

Вышел Solidowrks 2018
Solidworks 2018


Содержание
Интерфейс пользователя .................................................................................17
Автовращение вида при редактировании эскиза........................................................................17
Папки в дереве конструирования FeatureManager ...................................................................18
Улучшения инструмента измерения.............................................................................................19
Усовершенствования жестов мышью .....................................................................................20
Масштабирование объектов для мониторов с высоким разрешением.......................................21
Отображение имен файлов и описаний в библиотеке проектирования ....................................21
Изменения панели задач..............................................................................................................22
Взаимодействия на основе касаний .......................................................................................23
Выбор с увеличением..............................................................................................................23
Режим касания.........................................................................................................................23
Цифровая клавиатура пользователя.......................................................................................24
Диалоговое окно "Приветствие" .............................................................................................24
Вкладка "Главная"....................................................................................................................25
Вкладка "Последние"...............................................................................................................26
Вкладка "Подробнее"...............................................................................................................27
Вкладка "Предупреждения".....................................................................................................27

3 Основные принципы SOLIDWORKS................................................................29
Файлы Adobe Illustrator Creative Cloud.......................................................................................29
Интерфейс программирования приложений (API)......................................................................29
Шаблоны по умолчанию для новых документов..........................................................................31
Параметр "Включить или исключить погашенные компоненты" в Pack and Go ........................31
Инструменты перестроения.........................................................................................................31
Выбор над геометрией.................................................................................................................32
Поддержка 3D-печати моделей, содержащих тела поверхности и графические тела................333

4 Установка............................................................................................................35
Установка SOLIDWORKS CAM...................................................................................................35

5 Администрирование..........................................................................................36
Управление закрытыми сообщениями ........................................................................................36
Вход в SOLIDWORKS .................................................................................................................37
Синхронизация настроек и параметров на нескольких компьютерах....................................38
Отображение времени открытия документа ...............................................................................39
Выбор шаблона для общих таблиц...............................................................................................40
Поддержка дополнительных форматов файлов в Task Scheduler..............................................40

6 Сборки.................................................................................................................42
Улучшения публикации ресурсов и магнитных сопряжений.......................................................42
Изменение прозрачности сборки или многотельной детали......................................................43
Улучшения в проверке элементов...............................................................................................44
Сопряжения..................................................................................................................................44
Перпендикулярные сопряжения.............................................................................................44
Временное скрытие граней при выборе сопряжений............................................................44
Сопряжения с неверным выравниванием....................................................................................45
Разрешение использования концентрических сопряжений с неверным выравниванием.....45
Параметр системы "Сборки" для сопряжений с неверным выравниванием..........................47
Свойства документа сопряжения.......................................................................................47
Улучшения меню исследования движения...................................................................................48
Улучшения в массиве...................................................................................................................48
Включение свойств материала и визуализации в зеркально отраженную деталь .................48
Улучшения линейного массива...............................................................................................49
Улучшения оценки производительности.....................................................................................50
Индикатор открытия сборки...................................................................................................50
Улучшения визуализации сборки ...........................................................................................52
Улучшения в инструменте оценки производительности........................................................52
Автоматические линии разнесения..............................................................................................54
Создание и разъединение автолиний разнесения..................................................................54
Окно PropertyManager "Автоматические линии разнесения"................................................57
SpeedPak ....................................................................................................................................58
Установка метки "Перестроение при сохранении" в конфигурации SpeedPak.....................58
Автоматическое обновление конфигураций SpeedPak.........................................................58
Улучшения Treehouse..................................................................................................................59
Отображение файлов в виде списка.......................................................................................59
Скрытие погашенных документов...........................................................................................60
Параметры печати...................................................................................................................61
Интерфейс пользователя.........................................................................................................61

7 SOLIDWORKS CAM............................................................................................62
Документация...............................................................................................................................62
Ребрендинг...................................................................................................................................62
Настройка подпрограммы для деталей........................................................................................62
Настройка папки вывода траектории движения инструмента.....................................................63
Технологическая база данных......................................................................................................64
Усовершенствования интерфейса пользователя.........................................................................64
CommandManager..................................................................................................................64
Цвета отображения.................................................................................................................64
План действия сохранения......................................................................................................64

8 CircuitWorks.........................................................................................................65
Построение модели в качестве детали в CircuitWorks................................................................65
Повышенное удобство использования.........................................................................................66
Управление параметрами пользователя CircuitWorks из расположения администратора
с помощью разрешений пользователя Windows...............................................................66
Редактирование позиционных обозначений нескольких компонентов.................................66
Настройка прав администратора............................................................................................67
Возможность распознавания элементов SOLIDWORKS в CircuitWorks....................................67
Экспорт элементов SOLIDWORKS с помощью мастера экспорта CircuitWorks...................68
Редактирование элементов отверстий в мастере экспорта CircuitWorks..............................69

9 SOLIDWORKS Composer...................................................................................70
SOLIDWORKS Composer............................................................................................................70
Ориентация метки и положение метки для измерений..........................................................70
Поддержка избранного контекста...........................................................................................70
Поддержка Pro/E Creo 3.0......................................................................................................70
Заполнение для измерений.....................................................................................................70
Записывать контуры................................................................................................................71
SOLIDWORKS Composer Sync...................................................................................................71
Поддержка избранного контекста...........................................................................................71
Поддержка Pro/E Creo 3.0......................................................................................................71
Записывать контуры................................................................................................................71
SOLIDWORKS Composer Player................................................................................................72
Ориентация метки и положение метки для измерений..........................................................72
Заполнение для измерений.....................................................................................................72

10 SOLIDWORKS Costing.....................................................................................73
Расчет стоимости пользовательских операций для выбранных материалов..............................73
Улучшения шаблона Costing........................................................................................................74
Улучшения обработки и шаблона листового металла.............................................................74
Шаблоны сборки и многотельные шаблоны с ограниченным доступом................................74
Оценка стоимости операций сборки............................................................................................75
Локальное структурирование и сохранение данных Costing......................................................76

11 DimXpert............................................................................................................78
Улучшение сравнения 3D PMI для примечаний DimXpert .........................................................78
Автоматическое создание примечаний DimXpert для сборок крепежей....................................78

Настраиваемые общие допуски для DimXpert.............................................................................80
Настройка файла общего допуска...........................................................................................80
Вставка таблицы общего допуска............................................................................................81
Отображение примечаний DimXpert компонентного уровня в сборках.....................................81
Общий допуск профиля ...............................................................................................................82
Вставка общего допуска профиля в заметку...........................................................................82
Редактирование геометрического допуска профиля..............................................................82
Базы массива................................................................................................................................83

12 Чертежи и оформление...................................................................................87
Примечания..................................................................................................................................87
Автоштриховка в разрезах......................................................................................................87
Улучшения пользовательских свойств....................................................................................87
Перемещаемые базовые метки...............................................................................................87
Новые обозначения уклона.....................................................................................................90
Новые параметры геометрического допуска..........................................................................90
Размеры........................................................................................................................................91
Условные обозначения отверстий с поддержкой в инструменте дополнительного
отверстия............................................................................................................................91
Незначащие нули.....................................................................................................................92
Чертежные виды...........................................................................................................................95
Применение слоев и цветов к штриховкам............................................................................95
Блоки в видах с разрывом.......................................................................................................96
Вынутые разрезы.....................................................................................................................96
Вставка 3D-вида в чертеж.......................................................................................................98
Вывод............................................................................................................................................99
Закладки в выходных файлах PDF..........................................................................................99
Таблицы........................................................................................................................................99
Все символы верхнего регистра..............................................................................................99
Таблица изменений под управлением SOLIDWORKS PDM..................................................99

13 eDrawings.....................................................................................................100
Трехмерные виды.......................................................................................................................100
Надписи в файлах eDrawings.....................................................................................................100
Настройка параметров и паролей для файлов eDrawings........................................................101
Файлы STEP в файлах eDrawings.............................................................................................101
Прикрепление файлов STEP к файлам eDrawings..............................................................101
Открытие файлов STEP в eDrawings...................................................................................102
Усовершенствования интерфейса пользователя.......................................................................103
Увеличение и уменьшение.........................................................................................................104

14 SOLIDWORKS Electrical.................................................................................105
Отображение точки соединения................................................................................................105
Распределенный режим ............................................................................................................105
Стиль чертежей глобального проекта .......................................................................................106
Отображение глобальных меток провода .................................................................................106
Многоуровневые клеммы ..........................................................................................................106
Параметр естественной сортировки для меток ........................................................................107
Другие усовершенствования SOLIDWORKS Electrical.............................................................107
Стили атрибутов на уровне проекта .........................................................................................108
Интеграция SOLIDWORKS Electrical и SOLIDWORKS Routing .............................................108
Редактор обозначений...............................................................................................................108
Клеммные колодки ....................................................................................................................109
Неиспользуемые провода .........................................................................................................109
Пользовательские данные для деталей производителя............................................................110
Группа нумерации проводов......................................................................................................110

15 SOLIDWORKS Flow Simulation......................................................................111
Цветная панель...........................................................................................................................111
Обозреватель компонентов.......................................................................................................112
Свободная поверхность.............................................................................................................112
Полный шаблон..........................................................................................................................112
Прогнозирование помех............................................................................................................112
Условные обозначения эпюры...................................................................................................112
Секторная периодичность..........................................................................................................113

16 SOLIDWORKS 3D Interconnect......................................................................114
Поддержка дополнительных форматов файлов ...................................................................114
Файлы STEP, IGES и ACIS...................................................................................................114
Поддержка считывания дополнительных данных из сторонних исходных файлов САПР ....115
Элементы выреза сборки......................................................................................................115
Свойства пользователя.........................................................................................................115
Свойства материала..............................................................................................................116
Неиспользованные эскизы и кривые....................................................................................116

17 SOLIDWORKS Inspection...............................................................................117
Приложение SOLIDWORKS Inspection.....................................................................................117
Поддержка деталей и сборок SOLIDWORKS......................................................................117
Интеграция SOLIDWORKS PDM..........................................................................................119
Автономная инспекция SOLIDWORKS.....................................................................................120
Поддержка 2D-файлов..........................................................................................................120
Поддержка 3D-файлов..........................................................................................................120
Последовательность позиций...............................................................................................121
Импорт управления данными CMM......................................................................................121
Создание и размещение вложенных позиций......................................................................121
Настраиваемая нумерация позиций......................................................................................122
Настраиваемый тип допуска.................................................................................................123
Разнести заметку...................................................................................................................123
Экспорт в CAMS XML и Verisurf...........................................................................................123
Улучшения экспорта в QualityXpert......................................................................................124
ExtractionXpert......................................................................................................................124
Полная спецификация...........................................................................................................124
Пропуск основных размеров.................................................................................................124
Улучшенная функция оптического распознавания символов...............................................124
Улучшенный интерфейс пользователя..................................................................................124
Объединение характеристик.................................................................................................125
Параметры Net-Inspect.........................................................................................................125
Предопределенные внешние виды позиций.........................................................................126
Публикация отчетов со снимками документов.....................................................................126
Управление редакциями.......................................................................................................127
Выборка.................................................................................................................................127
Автоизвлечение.....................................................................................................................127
Интеграция SOLIDWORKS PDM..........................................................................................128
Отменить и Повторить..........................................................................................................128

18 SOLIDWORKS MBD........................................................................................129
Шаблоны 3D PDF.......................................................................................................................129
Инструмент 3D PMI Compare....................................................................................................131
Слайд-шоу 3D-видов..................................................................................................................132
Спецификация............................................................................................................................132
Свойства конфигурации в 3D PDF.............................................................................................132
Вставка свойств конфигурации в текстовое поле.................................................................133
Вставка свойств конфигурации в таблицу.............................................................................133
Импортировать PMI...................................................................................................................133
Вставка заметки в поле 3D PDF.................................................................................................133
Шаблоны MBD............................................................................................................................134

19 Отображение модели....................................................................................135
Отрисовка с выгрузкой .........................................................................................................135
Использование отдельной отрисовки с выгрузкой...............................................................135
Использование запланированной отрисовки с выгрузкой...................................................136
20 Детали и элементы........................................................................................137
Дополнительное отверстие........................................................................................................137
Определение элементов отверстий с помощью размеров базовой линии..........................137
Настройка обозначений дополнительных отверстий ..........................................................138
Редактирование блока связанных свойств пользователя в производных деталях ...................139
Улучшения условных изображений резьбы...............................................................................139
Создание граничной рамки ..................................................................................................139
Улучшения в инструменте Defeature.........................................................................................141
Извлечение геометрии из поврежденного твердого тела ..................................................141
Строка закрепления элементов работает со всеми папками ....................................................141
Параметры отверстия под крепеж для настроек соответствия размера или сохранения ........142
Тела сетки BREP .......................................................................................................................143
Потоки работ для работы с телами сетки BREP ..................................................................145
Параметры для импорта файлов сетки ................................................................................146
Преобразование твердых тел, тел поверхности и графических тел в сетку ........................147
Выбор фильтров для тел сетки..............................................................................................148
Создание элемента поверхности из сетки ...........................................................................149
Выбор фасет с помощью инструмента "Окрасить выбранные".............................................152
Список элементов, поддерживающих сетчатые тела BREP ................................................153
Улучшения импорта файлов сеток как графических тел.......................................................157
Больше возможностей управления для свойств пользователя .................................................157

21 SOLIDWORKS PCB........................................................................................159
Добавление оборудования.........................................................................................................159
Интеграция CST ........................................................................................................................159
Мастер создания посадочного места, совместимого с IPC.......................................................159
Данные библиотеки ODBC........................................................................................................159
Позиционирование встроенных компонентов...........................................................................160
Мастер обозначений..................................................................................................................160

22 SOLIDWORKS PDM........................................................................................161
Автоматизация создания чертежа PDF в SOLIDWORKS PDM Standard ...........................161
Конфигурация задачи преобразования (только для SOLIDWORKS PDM Standard)..........162
Преобразование файла чертежа SOLIDWORKS в PDF.......................................................162
Отмена изменений редактора карт данных ..........................................................................163
Создание ветвей и объединения для проекта ......................................................................163
Настройки ветвления............................................................................................................164
Настройки объединения.......................................................................................................171
Подробные предупреждения ................................................................................................180
Улучшенное назначение явных разрешений папки...................................................................181
Улучшенный инструмент обновления версии файла.................................................................181
Сводка по обновлению версии файла...................................................................................182
Мониторинг процесса обновления ......................................................................................182
Уведомление пользователей о процессе обновления..........................................................182
Улучшенное управление правами..............................................................................................183
Улучшения качества в SOLIDWORKS PDM..............................................................................183
Интеграция таблицы изменений ...........................................................................................184
Настройка интеграции таблицы изменений..........................................................................184
Настройка узла таблицы изменений.....................................................................................184
Определение сопоставления переменных............................................................................185
Диалоговое окно "Таблица изменений"................................................................................186
Настройка динамических значений переменной в копировании дерева..................................187
Интеграция SOLIDWORKS Inspection......................................................................................188
Интерфейс программирования приложений SOLIDWORKS PDM ..........................................189
Поддержка SOLIDWORKS PDM для справочных файлов САПР не-SOLIDWORKS ..........189

23 SOLIDWORKS Plastics...................................................................................191
Сила зажима в направлении машинного отверстия...................................................................191
Результат плотности в конце анализа PACK ............................................................................191
Исключение области из расчета силы зажима...........................................................................192
Экспорт деформированной геометрии......................................................................................192
Улучшенные процедуры создания сетки ...................................................................................192
Процент усадки в измерениях деформации..............................................................................193
Критерии температуры для недостаточного заполнения..........................................................194

24 Маршрут.........................................................................................................195
Улучшения в выравнивании.......................................................................................................195
Улучшения общего маршрута.....................................................................................................196
Улучшения в Routing Library Manager.......................................................................................196
Интеграция SOLIDWORKS Electrical и интерфейса пользователя Routing........................196
Общие улучшения в менеджере Routing Library Manager...................................................197

25 Листовой металл............................................................................................198
Создание перпендикулярных вырезов .................................................................................198
Выступы и прорези ...............................................................................................................199
Создание выступа и прорези................................................................................................200
Снятие напряжения трех углов сгиба ...................................................................................202
Отображение снятия напряжения угла.................................................................................202
Создание снятия напряжения угла чемодана.......................................................................203

26 SOLIDWORKS Simulation...............................................................................205
Исследование топологии ......................................................................................................205
Эпюра массы материала........................................................................................................207
Оптимизация топологии пластины........................................................................................209
Разрешение отклонения для предупреждающих сообщений ..............................................212
Создание эпюры результатов из импортированных данных ...............................................212
Управление перемещением для нелинейных контактов ......................................................213
Уведомления по электронной почте для завершенных анализов ........................................213
Эпюра коэффициента прочности для нелинейных статических исследований ...................213
Импорт элементов исследования Simulation в сборки ........................................................214
Улучшенный контактный соединитель .................................................................................214
Уточнение сетки для сингулярности напряжения ................................................................215
Датчик для массовых характеристик Simulation ..................................................................215

27 Создание эскиза.............................................................................................216
Контроль направления касательности.......................................................................................216
Создание зеркально отраженных объектов в эскизе 3D...........................................................217
Включение и отключение функций авторешения и отмены для эскизов..................................217
Предел экземпляра удален для круговых массивов эскизов ....................................................218
Зеркальное отражение объектов с помощью опорных плоскостей и плоских граней.............219
Создание эскизов с помощью пера, касания и жестов мыши ..............................................219
Автонанесение размеров на контекстной панели инструментов..............................................219
Управление размерами с помощью контекстной панели инструментов..............................220

28 SOLIDWORKS Toolbox ..................................................................................221
Шестилепестковое оборудование..............................................................................................221
Импорт и экспорт данных отверстий под крепеж.....................................................................222

29 SOLIDWORKS Utilities....................................................................................223
SOLIDWORKS Design Checker.................................................................................................223

30 SOLIDWORKS Visualize.................................................................................224
Поддержка пространственной мыши 3DConnexion..................................................................224
Улучшения источника освещения области.................................................................................226
Улучшения облачной библиотеки..............................................................................................226
Улучшения надписей..................................................................................................................227
Улучшенное меню справки.........................................................................................................228
Импорт всех камер, настраиваемых видов и источников света SOLIDWORKS ......................228
Улучшения производительности интерактивного режима........................................................230
Удаление постобработки камеры из опорных плит...................................................................232
Сферические и стереоскопические камеры для виртуальной реальности...............................232
Сферические объективы.......................................................................................................233
Стереоскопия........................................................................................................................234
Примеры приложений...........................................................................................................235
Обновленный интерфейс пользователя.....................................................................................236

31 Сварные детали.............................................................................................240
Настройка описания для свойств граничной рамки .............................................................240
Связывание папок списка вырезов со свойством списка вырезов ......................................241


Download



Новые возможности Solidworks 2018 в PDF, с.242

WHAT'S NEW SOLIDWORKS 2018

NEUE FUNKTIONEN SOLIDWORKS 2018

NOUVEAUTES SOLIDWORKS 2018

CO JE NOVÉHO SOLIDWORKS 2018

NOVITÀ SOLIDWORKS 2018

NOWE FUNKCJE SOLIDWORKS 2018

NOVIDAD ES SOLIDWORKS 2018

NOVEDADES SOLIDWORKS 2018

新規機能 SOLIDWORKS 2018

新增功能 SOLIDWORKS 2018

新規機能 SOLIDWORKS 2018

새 기능 설명서 SOLIDWORKS 2018

2018 YENİ SOLIDWORKS NEDİR

Похожие статьи
