Восстановление функциональности инструментов формы Solidworks

Краткая предыстория:
В один прекрасный день, солид вышибло (возможно причина была вот эта). Это бывает, да и не только у Solidworks. Неприятный момент - это сбрасывание меню на состояние по умолчанию. Это конечно не страшно, имея копию настроек восстановление происходит за пару минут. К сожалению, на этот раз пропала еще и «Библиотека проектирования», точнее не сам каталог, а доступ к ней  из «Панели задач Solidworks».

Библиотека проектирования отсутствует

Путь я примерно помнил, но зачем помнить, для этого есть поиск. Недолгий поиск по слову «Design library» вывел на путь к каталогу «C:\ProgramData\SolidWorks\SOLIDWORKS 2015\design library» (путь по умолчанию). Добавив «Библиотеку проектирования» и внутренне расслабившись, продолжил работу.

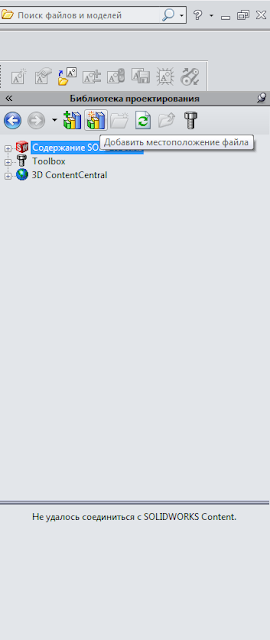

Добавление библиотеки проектирования

Новые возможности Solidowrks 2017

Новые возможности Solidworks 2017 в PDF, с.236

WHAT'S NEW SOLIDWORKS 2017

NEUE FUNKTIONEN SOLIDWORKS 2017

NOUVEAUTES SOLIDWORKS 2017

CO JE NOVÉHO SOLIDWORKS 2017

NOVITÀ SOLIDWORKS 2017

NOWE FUNKCJE SOLIDWORKS 2017

NOVIDAD ES SOLIDWORKS 2017

NOVEDADES SOLIDWORKS 2017

新增功能 SOLIDWORKS 2017

新增功能 SOLIDWORKS 2017

新規機能 SOLIDWORKS 2017

새 기능 설명서 SOLIDWORKS 2017

2017 YENİ SOLIDWORKS NEDİR

Русский

---

 Основные усовершенствования

Интерфейс

• Настройка порядка сортировки конфигураций пользователя

Сборки

• Сопряжения расстояния с цилиндрическими компонентами

• Схема объекта

• Улучшения производительности сборки

• Сохранение ссылок чертежа

• Усовершенствования SpeedPak

• Улучшения Treehouse

SOLIDWORKS Costing

• Общие правила для листового металла и обрабатываемых деталей

• Оценка стоимости сборок в режиме "Дерево с вложенными элементами"

• Распознавание элементов для операций

• Стоимость на основе правил для деталей

• Расчет стоимости узла сборки

• Уникальные правила для шаблонов листового металла

DimXpert

• Выбор нескольких кромок

Чертежи и оформление

• Выноски отверстий, поддерживаемые в инструменте "Дополнительное отверстие"

• Неровные контуры

• Привязка заметки к ячейке таблицы

• Зеркальное отражение чертежных видов

Импорт/Экспорт

• Классификация объектов IFC и экспорт настраиваемых свойств

• Импорт и экспорт файлов 3D Manufacturing Format (3MF)

Отображение модели

• Управление надписями и сценами с помощью состояний отображения
• Создание прозрачных разрезов
• Сетевая отрисовка PhotoView 360 поддерживает покадровую отрисовку

Детали и элементы

• Двунаправленные круговые массивы

• Улучшения фасок

• Преобразование элементов в тела и поверхности

• Дополнительные отверстия

• Сохранение ссылок производных деталей

• Выбор профиля элемента по траектории для граней, кромок и кривых

• Выбор окон для пропуска экземпляров

• Создание геометрии на грани с помощью переноса

Маршрут

• Улучшения в редактировании развернутых маршрутов

• Защита отдельных маршрутов через хомуты

Листовой металл

• Создание снятия напряжения угла с тремя сгибами

Рисование

• Создание смещения эскиза на поверхностях трехмерной геометрии

• Защита от случайных микролиний

• Закрашенные контуры эскиза

• Вытягивание закрашенных контуров эскиза

SOLIDWORKS MBD

• Сравнение 3D PMI между деталями

SOLIDWORKS PDM

• Создание файлов PDF SOLIDWORKS MBD 3D

• Изменение последней версии

• Откат файла со ссылками

• Дополнение SOLIDWORKS PDF

• Усовершенствования средства просмотра SOLIDWORKS PDM Web2

• Репликация базы данных хранилища

Solidworks Simulation

• Улучшенный метод "Управление длиной дуги" для нелинейного анализа контактов

• Редактирование нескольких наборов контактов

• Массовые характеристики в Simulation

• Моделирование со снижением нагрузки

• Дистанционные нагрузки и масса для балок

SOLIDWORKS Toolbox

• Удаление неактивных данных конфигурации Toolbox

Скачать  - русская версия

---

English

Top Enhancements

User Interface

• Customizing Configuration Sort Order on page 17

Assemblies

• Distance Mates to Cylindrical Components on page 46

• Facility Layout on page 33

• Assembly Performance Improvements on page 32

• Preserving Drawing References on page 49

• SpeedPak Enhancements on page 50

• Treehouse Improvements on page 52

SOLIDWORKS Costing

• Common Rules for Sheet Metal and Machining Parts on page 59

• Evaluating the Cost of Assemblies in Nested Tree Mode on page 62

• Feature Recognition for Operations on page 57

• Rules-based Costing for Parts on page 59

• Subassembly Costing on page 61

• Unique Rules for Sheet Metal Templates on page 61

DimXpert

• Multiple Edge Selection on page 67

Drawings and Detailing

• Hole Callouts Supported in Advanced Hole Tool on page 73

• Jagged Outlines on page 77

• Linking a Note to a Table Cell on page 84

• Mirror Drawing Views on page 81

Import/Export

• IFC Entity Classification and Custom Property Export on page 101

• Importing and Exporting 3D Manufacturing Format (3MF) Files on page 102

Model Display

• Controlling Decals and Scenes by Display States on page 118

• Creating Transparent Section Views on page 123

• PhotoView 360 Network Rendering Supports

Frame-by-Frame Rendering on page 123

Parts and Features

• Bidirectional Circular Patterns on page 132

• Chamfer Enhancements on page 134

• Converting Features to Bodies and Surfaces on page 135

• Advanced Holes on page 127

• Derived Part References are Retained on page 140

• Sweep Profile Selection of Faces, Edges, and Curves onpage 142

• Window Selection for Instances to Skip on page 146

• Wrap Creates Geometry on Any Face on page 147

Routing

• Enhancements in Edit Flattened Route on page 183

• Securing Distinct Routes Through Clips on page 187

Sheet Metal

• Creating Three Bend Corner Reliefs on page 190

Sketching

• Creating Sketch Offsets on 3D Geometry Surfaces on page204

• Prevention of Accidental Micro Lines on page 206

• Shaded Sketch Contours on page 206

• Extruding Shaded Sketch Contours on page 207

SOLIDWORKSMBD

• Comparing 3D PMI Between Parts on page 116

SOLIDWORKS PDM

• Generating SOLIDWORKS MBD 3D PDFs on page 152

• Latest Version Overwrite on page 153

• Rolling Back a File with References on page 158

• SOLIDWORKS PDF Task Add-in on page 162

• SOLIDWORKS PDM Web2 Viewer Enhancements on page171

• Vault Database Replication on page 173

SOLIDWORKS Simulation

• Improved Arc Length Control Method for Nonlinear Contact Analysis on page 196

• Editing Multiple Contact Sets on page 195

• Mass Properties in Simulation on page 198

• Offloaded Simulation on page 198

• Remote Loads and Mass for Beams on page 203

SOLIDWORKS Toolbox

• Purging Inactive Toolbox Configuration Data on page 209

Download  - english version

---

Herunterladen - deutsch version

---

Télécharger - version française

---

Scarica la versione italiana

SolidWorks Task Scheduler - SolidWorks служба задач

SolidWorks Task Scheduler - SolidWorks служба задач. Довольно полезная программа, входящая в пакет SolidWorks.

Справка Solidworks

---

Программа SOLIDWORKS Task Scheduler позволяет настроить задачи для выполнения в будущем.
Если необходимо выполнить ресурсоемкую задачу, такую как перестроение большой сборки, можно воспользоваться программой SOLIDWORKS Task Scheduler для выполнения задания в часы минимальной рабочей загрузки. Задачу можно запланировать так, чтобы она выполнялась только раз или ежедневно, еженедельно, или ежемесячно. Программа SOLIDWORKS Task Scheduler запускается отдельно от приложения SOLIDWORKS.
Запланировать выполнение задач "Преобразовать файлы" можно при наличии любой лицензии SOLIDWORKS. Чтобы запланировать выполнение большинства других файлов или преобразование распределенных файлов, может потребоваться лицензия SOLIDWORKS Professional, SOLIDWORKS Premium или SOLIDWORKS Office.
Чтобы открыть программу SOLIDWORKS Task Scheduler:
В меню ОС Windows Пуск нажмите Все программы > SOLIDWORKS < > Инструменты SOLIDWORKS > SOLIDWORKS Task Scheduler.

---

Запустить можно из C:\Program Files\SolidWorks\SolidWorks\swScheduler\swScheduler.exe или «Пуск» - «Все программы».

Итак, запускаем

Слева вы видите список возможных задач. Вкратце рассмотрим их.
«Преобразовать файлы»- дает возможность преобразовать  файлы более ранних версий в текущую.

«Обновить файлы» - заново составляет указанные документы с учетом всех изменений, выполненных с момента последнего перестроения модели.

Можно указать папку с файлами или конкретный файл, а также периодичность выполнения, время и даты начала. На вкладке «Дополнительно» можно выбрать Рабочую папку задачи, а также время ожидания (программа завершает задачу после ее выполнения в течение указанного выше времени независимо от того, выполнена она или нет, если система сохраняет документ, когда достигнут предел времени ожидания, операция сохранения выполняется до завершения задачи) и необходимость создания резервной копии. Настройки вкладки «Дополнительно» можно настроить в меню «Вид» - «Параметры» для всех типов задач.

«Обновить связанные файлы» заново составляет указанный документ, а также связанные с ним документы с учетом всех изменений, выполненных с момента последнего перестроения модели.

Удаленная возможность

«Разделить файлы» - SolidWorks разделяет файлы, чтобы сделать их компоненты доступными для повторного использования.
При разделении файлов:
·Детали разделяются на элементы (вытяжки и вырезы).·Элементы разделяются на эскизы.·Чертежи разделяются на общие таблицы и блоки.·Файлы DWG/DXF разделяются на таблицы, блоки и виды.
Можно включить или выключить разделение в Параметрах, Поиске.

«Печать файлов» - без комментариев :)

Кнопка «Настроить» отображает системное меню «Печать»

«Импортировать файлы» -импорт файлов IGES (*.igs, *.iges) и STEP (*.step, *.stp) в файлы деталей SolidWorks (*.sldprt).

«Экспортировать файлы» - экспорт документов SolidWorks в другой формат файла (DXF, DWG, IGES, STEP AP203 илиSTEP AP214).

«Обновить свойства пользователя» - добавление или изменение свойств пользователя в указанных файлах.

«Создать чертеж» - создание чертежей для деталей или сборок с помощью указанного шаблона документа чертежа.

«Преобразование в виды с высоким качеством» - преобразование чертежных видов из Чернового качества в Высокое качество.

«Запустить задачу пользователя» - запуск любого приложения с помощью макросов или указанных аргументов командной строки.

«Создать eDrawings» - создание чертежей eDrawings с помощью выбранных параметров экспорта.

«Обновление COSMOSWorks» - обновление результатов анализа COSMOSWorks™ в указанных файлах.

«Design Checker (Проверка проекта) » - проверка документов SolidWorks на соответствие существующему файлу стандартов.

«Отрисовка и анимация» - управление задачами отрисовки, созданными в PhotoWorks, или анимации, созданными в «Исследованиях движения».

«Обновить файлы PDMWorks Workgroup» - преобразование файлов хранилища PDMWorks® Workgroup, созданные в предыдущих версиях SolidWorks.

«Печать файлов PDMWorks Workgroup» - осуществление планирования пакетной печати PDMWorks Workgroup.

«Экспорт файлов PDMWorks Workgroup» - организация экспорта файлов PDMWorks Workgroup.

Что такое Instant3D и Instant2D?

 Instant3D и Instant2D это возможность динамического создания элементов и изменения геометрии.
В Instant3D возможно перетягивать ручки геометрии и размеров, создавая или меняя элементы. Чтобы создавать элементы нужно выйти из редактирования эскиза. В начальных настройках Instant3D активен. Для управления включением или выключением нажмите иконку Instant3D на панели инструментов «Элементы»

Выключено

Включено

Вы можете вынести иконку в любое удобное место. Для этого щелкните правой кнопкой мыши на пустом месте панели инструментов и выберите «Настройка».

На вкладке «Команды» в категории «Элементы» перетяните иконку Instant3D в нужное место панели инструментов.

Для создания элементов при помощи Instant3D необходимо создать эскиз, начертить контур, закрыть эскиз.
Щелкнуть на контуре эскиза (если включено отображение эскизов) в графической области. Появятся манипуляторы за которые можно перетаскивать.

Переместите за ручку контур эскиза, при перетаскивании появляется линейка и предварительное изображение будущего элемента.

Если эскиз был создан на существующей грани, то в зависимости от направления перетаскивания возможно создание бобышки или выреза. Обратите внимание, что можно также изменять размеры эскиза, перетаскивая за ручки возле размеров.

При отпускании левой кнопки мыши появляется контекстное меню, в котором можно выбрать "Уклон" или элемент "Вырез" или "Бобышка", в зависимости от создаваемого элемента. Т.е. если вы делаете вырез, то в контекстном меню будет выбор "Уклон".

Обратите внимание на интересную особенность:
При черчении квадрата я задавал размеры сторон, первый размер 100 поставился как обычно, а второй размер 100 не поставился. Вместо этого Solidworks установил взаимосвязь «Равенство». Вроде рационально, но с другой стороны если будет необходимо  изменить квадрат на прямоугольник, придется удалять взаимосвязь и ставить размер.

Более детально вы можете посмотреть на видео.

Оптимизация деталей в Solidworks

Старайтесь как можно меньше использовать 3D эскизы. Хотя бывает без них не обойтись, но если можно, то лучше обойтись. Проведем анализ времени перестроения одинаковых деталей построенных с использованием 2D, 3D и 3D эскиза на плоскости. Построим простую деталь, с использованием различных видов эскизов.

Обозначения:
2D эскиз – двухмерный эскиз;
2D-3D эскиз – трехмерный эскиз на плоскости;
3D эскиз – трехмерный эскиз;

А теперь сравним время перестроения элементов

Как видите при абсолютно одинаковой геометрии и привязках в эскизе время перестраивания существенно отличается.

То же самое касается фасок, скруглений и т.д. их можно делать в эскизе, а можно уже в элементе. Делая их в эскизе вы ускоряется перестраиание, но создаете себе неудобства в плане использования конфигураций (например конфигураций с фасками и без фасок, такое при фаске в эскизе, не осуществишь, только с двумя эскизами, что уже добавляет лишний элемент). Поэтому сразу думайте, какой вариант, для конкретной детали вам будет предпочтительнее.

Как видите время перестраивания эскиза с фасками (2DЭскиз) немного выше, чем эскиза без фасок (2DЭскиз-1) это объясняется более сложной геометрией, время вытягивания одинаковое, но к элементу построенного из эскиза без фасок добавляется перестраивание самих 3D-фасок (Фаска1). Т.е. в процентом соотношении 43,12% и 56,8%. Пусть вас не смущает, что время перестроения элемента "2DЭскиз” в 2 раза больше, чем "2DЭскиз-1”. Это погрешность вызванная округлением, реальное соотношение смотрите в процентах.

Итог

Использование 3Dэскизов и 3D элементов скругления, фасок и т.д. увеличивает время перестроения, но существенно сокращает время проектирования и улучшает гибкость конфигурация. Учитывая постоянный рост мощностей современных компьютеров и улучшение производительности новых версий Solidworks самый оптимальный способ использовать оба варианта проектирования, с учетом применения деталей. Если можно обойтись 2D элементами лучше обойтись. Естественно, что снижение производительности будет заметно при больших сборках, на маленьких это принципиального значения иметь не будет.

Заморозка элементов в Solidworks

Одно из очень нужных новшеств в Solidworks - заморозка элементов. Эта функция предназначена для сокращения времени перестраивания при сложной геометрии.

Справка Solidworks

Элементы можно заморозить, чтобы исключить их из перестроений модели.

Полоса заморозки контролирует точку, в которой перестраивается дерево конструирования FeatureManager детали. Элементы над полосой заморозки фиксируются: их невозможно редактировать и они исключаются из перестроений модели.

Заморозка части модели может оказаться полезной при работе со сложными моделями, имеющими множество элементов. Заморозка элементов способствует следующему:

· сокращению времени перестроения
· предотвращению нежелательных изменений модели.

Заморозка элементов не допускает перестроение геометрии замороженных элементов. Однако перестроение все еще может выполняться в течение длительного времени вследствие других процессов, не связанных с заморозкой элементов. Например, к таким процессам могут относиться следующие:

· обновление внешних видов отображения, особенно на очень больших массивах;
· обновление сложных размеров DimXpert и схем допусков;
· обновление графики (мозаичных данных) очень больших и сложных деталей.

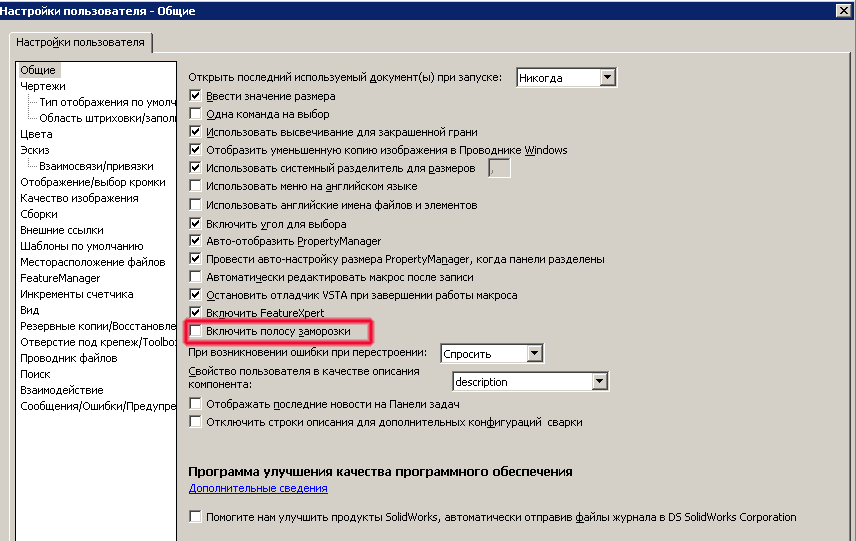

Активировать эту возможность необходимо в настройках Solidworks. Заходим в настройки пользователя и находим пункт «Включить полосу заморозки». Это глобальная настройка и распространится на все детали.

Включение заморозки

После активирования этой функции в дереве построения детали вверху под название детали появляется полоса заморозки. Для использования заморозки необходимо подвести указатель мыши к полосе и после появления захвата,

Указатель перемещения полосы заморозки

 нажать левую кнопки мыши и не отпуская ее перетянуть полосу до нужного места в дереве построения.

Когда полоса заморозка будет находиться в верху дерева построения, также можно щелкнуть на элемент правой кнопкой мыши и выбрать «Замораживание», чтобы заморозить этот элемент и все элементы, расположенные выше него в дереве конструирования FeatureManager.

Элементы над полосой заморозки фиксируются: их невозможно редактировать и они исключаются из перестроений модели. Замороженные элементы обозначаются значком блокировки и серым текстом.

Полоса заморозки

Для эксперимента создадим лист с перфорацией. Сделаем отверстие и размножим его инструментом «Образец заполнения»

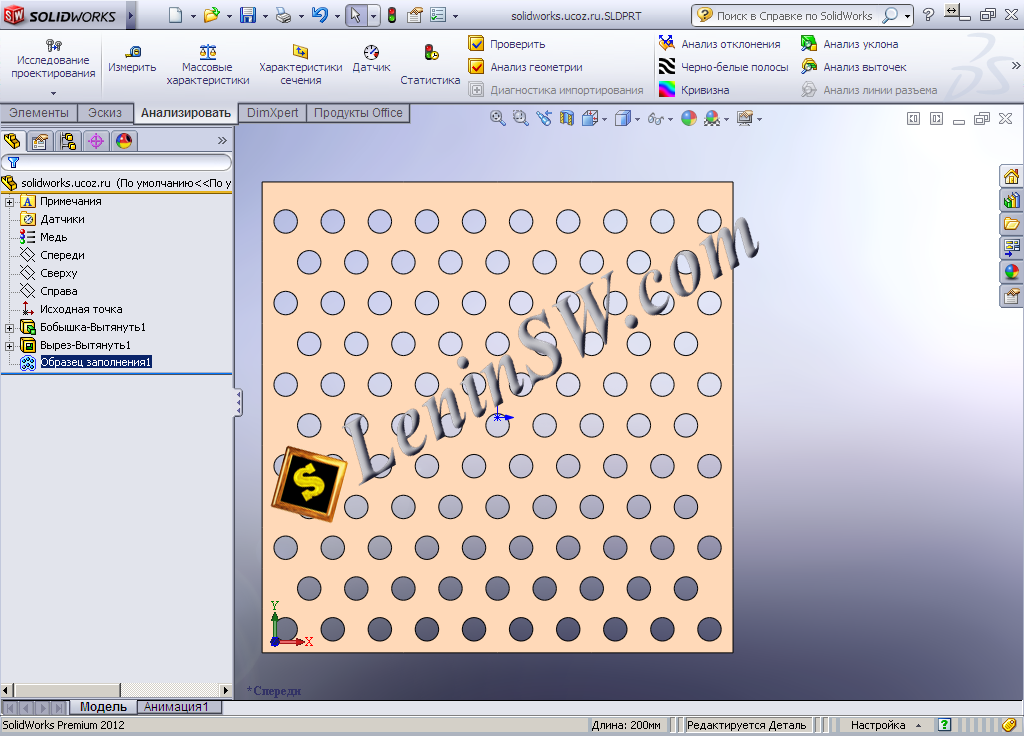

Тестовая деталь

Вычислим, необходимое количество времени для перестроения этой детали. Это можно сделать при помощи инструмента «Статистика». Он находиться  в меню «Инструменты» - «Статистика инструментов» или же в панели инструментов «Инструменты» либо на вкладке «Анализировать».

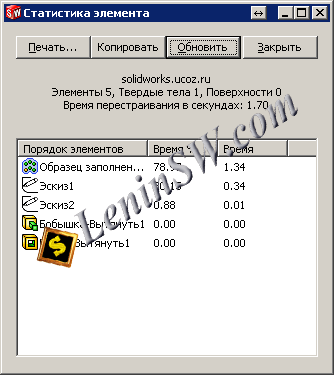

Статистика элемента

Получили 1,7 сек – время перестроения всей детали. Передвинем полосу заморозки в конец дерева проектирования. Всё, теперь элементы детали заморожены.

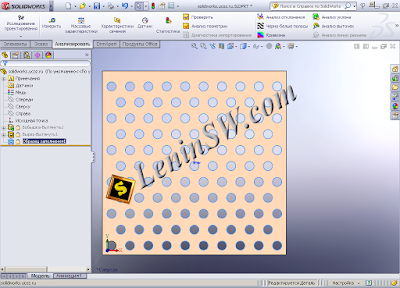

Элемент с заморозкой

Проверяем время перестроения. Получаем 0 сек, время перестраивания меньше одной сотой, поэтому в результатах фигурирует 0.

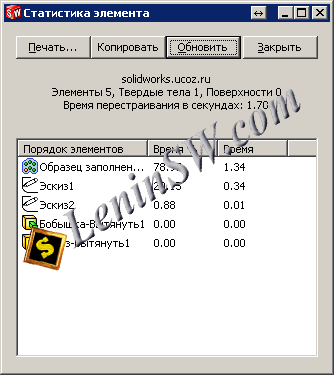

Статистика элемента с заморозкой

Сделаем  деталь более сложной, допустим, отверстие будет сложной формы.

Усложняем деталь

Размораживаем все дерево построения и проверяем время перестроения.

Статистика усложненной детали

Замораживаем дерево построения Solidworks и вычисляем время перестраивания с заморозкой

На более сложном отверстии и естественно при большем количестве отверстий экономия времени перестроения, мягко говоря, существенна. При большой сборке таких деталей может быть много, и соответственно время перестраивания может существенно возрасти.

P.S. Замечательно новшество, заморозив элементы самых сложных деталей, можно неплохо оптимизировать сборку. Есть одно "но", заморозив элементы в детали, вы теряете возможность редактирования размеров замороженных элементов и соответственно уравнения использующие размеры замороженных элементов не работают. Поэтому рекомендуется, замораживать полностью законченные элементы детали. Зато случайно изменить размер тоже нельзя.

Справка Solidworks

Откатить в конец (Заморозить все)	(Доступна, если полоса заморозки находится в верхней части дерева). Используется для перемещения полосы заморозки в нижнюю часть дерева для заморозки всех элементов.
Откатить вверх (Отмена заморозки)	(Доступна, если часть или все элементы заморожены). Используется для перемещения полосы заморозки в верхнюю часть дерева для отмены заморозки всех элементов.
Обновление замороженных элементов	(Доступна, если часть или все элементы устарели). Используется для перестроения устаревших замороженных элементов, а также подчиненных им элементов и возврата их в замороженное состояние. Выполняется также перестроение активных элементов, если это необходимо для приложения SOLIDWORKS.
Обновление всех конфигураций	Используется для перестроения всех конфигураций независимо от других настроек.
Всегда обновлять все конфигурации	(Доступна для деталей, имеющих несколько конфигураций). Если параметр включен, при нажатии пункта Обновление замороженных элементов все конфигурации перестраиваются Если параметр выключен, при нажатии пункта Обновление замороженных элементов перестраивается только активная конфигурация.
Скрыть индикаторы перестроения детали	Используется для остановки работы индикатора перестроения  устаревших замороженных элементов, перемещающегося вверх по дереву конструирования FeatureManager, в том случае, когда деталь является компонентом сборки. В дереве сборки этот индикатор отображается не на деталях или сборках, а на устаревших замороженных элементах.
