Создание нового стандарта в SolidWorks Hole Wizard и Toolbox

Как создать собственные отверстия под крепеж на базе существующих?

 Данная статья описывает пошаговые действия  для создания отверстий по нужным размерам. Создадим новый стандарт и добавим тестовое дополнительное отверстия резьбы М12 для цековки.

Solidworks Toolbox измененный стандарт

В меню Solidworks - Параметры - Отверстие под крепеж/Toolbox - Конфигурировать. Можно запустить из меню Windows  Пуск - Все программы - Solidworks 2018 - Инструменты Solidworks - Настройки Toolbox 2018.

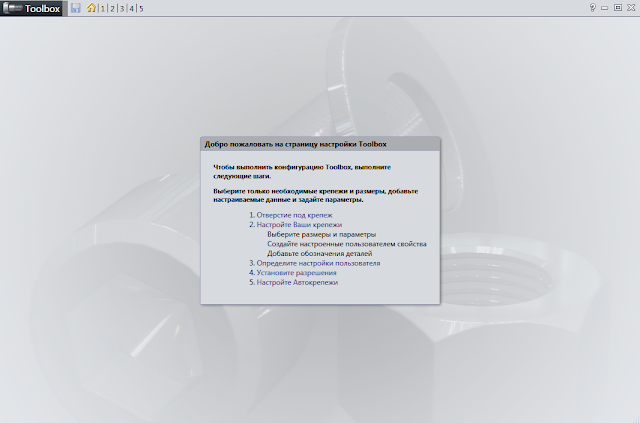

Конфигуратор Toolbox

Нажмите  “1. Отверстия под крепеж”

Стандарты отверстий

В этом меню можно отключить неиспользуемые стандарты.

После того, как выберите нужный стандарт, будет доступно три варианта действий: "Назад" (Backup перевели как "Сделать резервную копию", в данном контексте неверно), "Копировать стандарт", "Удалить стандарт". Нажмите "Копировать стандарт".

Копирование стандарта

Введите имя стандарта.

Ввод имени стандарта

Новый стандарт будет создаваться некоторое время.

Процесс копирование стандарта

Когда процесс создания завершиться, вы увидите его на панели слева. Его также можно удалить или скопировать.

Скопированный стандарт

Данные скопированного стандарта

Данные скопированного стандарта

Добавление отверстия

Таблицы с иконкой земного шара общие, т.е. относятся ко всем отверстиям в стандарте.

Таблица общих свойств

Добавляем новый размер

Поля для ввода данных

После заполнения данных, нажимаем ОК. Есть один момент, данные для заполнения лучше подготовить заранее, с пустыми записями окно ввода свойств может не закрыться. Можно конечно заполнить  любыми значениями, а потом подкорректировать.

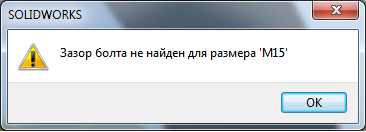

Обратите внимание, после добавления нового размера цековки, необходимо проверить  существует ли для данного размера соответствующие размеры в таблице "Зазоры винта".

В конфигураторе можно установить флажки, для отключения каких-либо типов отверстий или же конкретных отверстий.

Выбор отверстий

Изменения можно сохранить нажав на иконку сохранения (дискету), либо закрыв окно, тода появится окно

Сохранение

Следует помнить, что сохранить изменения в конфигураторе Toolbox нельзя при открытом диалоге Мастера отверстий. Получим такую ошибку.

Ошибка сохранения

Проверяем созданное отверстие

Solidworks Toolbox полученный стандарт

Таким образом можно конфигурировать различные типы отверстий.

Такой способ подойдет для единичных случаев коррекции, если необходимо корректировать много значений, то гораздо удобнее использовать метод экспорта и импорта в Excel
