Исправление ошибки при импорте данных отверстий под крепеж в Solidworks Toolbox

В Solidworks 2018 появилась возможность экспортировать данные отверстий под крепеж и соответственно импортировать их в Solidworks Toolbox.

Запускаем конфигуратор Toolbox

Выбираем отверстия под крепеж

Настройка Toolbox

Выбираем стандарт, в нашем случае это скопированный ГОСТ

Выбор стандарта

Выбираем таблицу отверстий

Выбираем цилиндрические отверстия

Если стрелки открывающей меню не видно, перетягиваем границу столбца вправо

Раздвигаем границу столбца

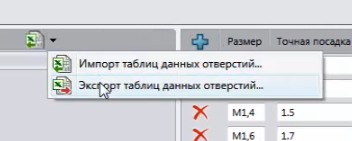

Экспортируем данные в файл Excel

Экспорт данных

Экспортирование

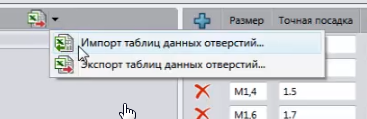

Сразу импортируем полученный файл обратно в Solidworks Toolbox

Импорт данных

Полученный файл

Получаем ошибку

Ошибка импорта

В поле "Ожидаемое значение" - "Зазоры винта", а "Текущее значение" - "Лист1". Т.е. конфигуратор ожидал лист "Зазоры винта", а вместо него в файле "Лист1". Открываем файл, который мы экспортировали и видим, что действительно "Лист" вклинился между таблицами.

Файл экспорта

Удаляем лишний лист

Удаление

Сохраняем файл и пробуем обратно импортировать

Успешный импорт

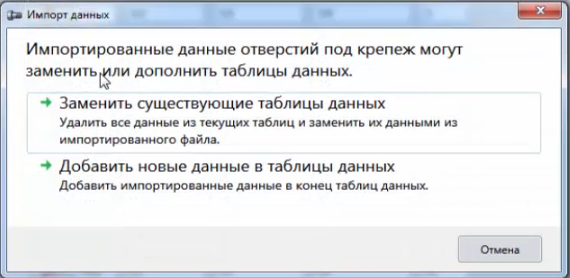

Выбираем "Заменить существующие таблицы данных" Наша цель была выявить способ устранения ошибки, а не добавление новых данных.

В процессе импорта других ГОСТовских таблиц появляется еще одна ошибка. Об её исправлении в следующей статье.
